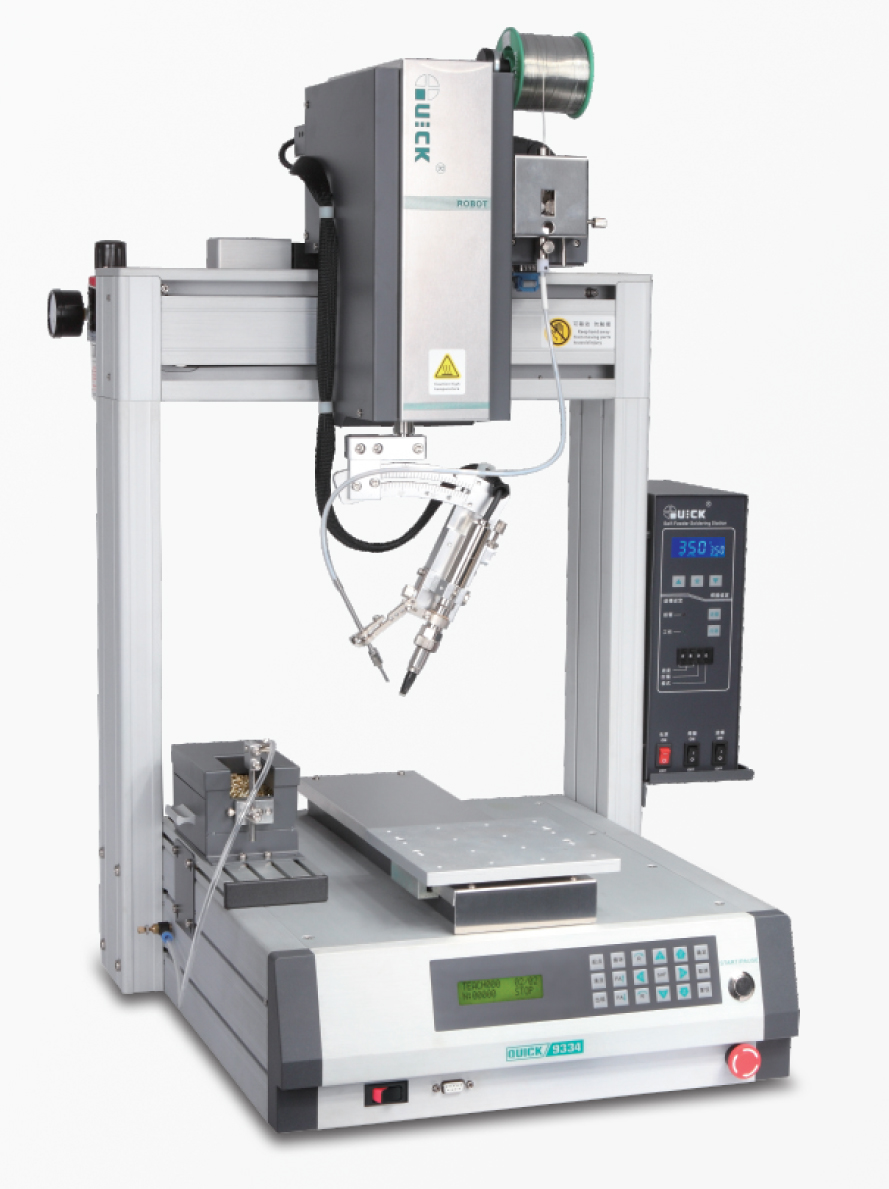

Quick 9334 Table-Top Soldering Robot

Call for pricing

The QUICK 9334 Table-Top Soldering Robot features a robust Hot Iron system with a superior closed loop temperature sensor capable of delivering and maintaining a tip temperature with industry leading stability and accuracy. Complete with a 150W Power Supply, 4-Axis Motion, a V-Scoring Solder Feeder, Adjustable End Effector, and a Tip Cleaning Station this system is more than capable of handling most any Soldering Application. This system is ideal in environments where minimizing machine footprint is required.

systEM SPECIFICATIONS:

MODEL:                                                                                   9334

VOLTAGE:                                                                               100~240V AC

HEATING POWER:                                                                150W

TEMPERATURE RANGE:                                                      50°c~500°C (as per working modes)

AXIS:                                                                                         4

MOVING RANGE:

X                                                                                        300mm

Y                                                                                         300mm

Z                                                                                        100mm

R                                                                                           300°

MOVING SPEED:

X                                                                                       0.1~600

Y                                                                                      0.1~600

Z                                                                                     0.1~200

R                                                                                      0.1~600°/sec

REPEAT ACCURACY:

X

Y                                                                                      ±0.02mm

Z

R                                                                                       ±0.02°

DEMO FILE NUMBER:                                           ≤999, max 60000 points

PROCESS FILE NUMBER:                                              ≤255

SOLDER WIRE DIAMETER:                           0.3, 0.5, 0.6, 0.8, 1.0, 1.2, 1.6 (mm)

DIMENSIONS WxDxH:                                           470x475x780mm

WEIGHT:                                                                             95lbs
